Dit is een kleine FM zender die uit kan zenden tussen 88 en 108MHz.
Het bereik is maar 30-50m, hiermee is het dus relatief veilig om te zenden zonder ontdekt te worden.
Het nut van deze schakeling ligt vooral in het verlengen van je eigen geluidsinstallatie.
Zo kan je MP3's luisteren via de radio in de tuin, terwijl de computer in huis de muziek afspeelt. |

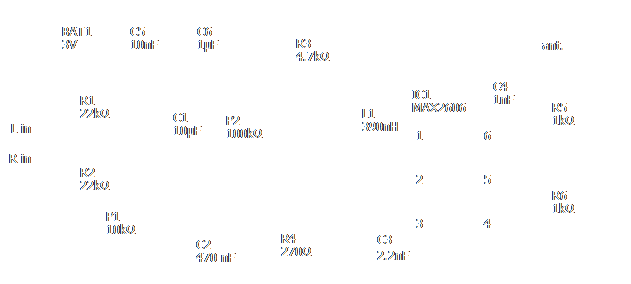

Het schema komt uit een application note die op de
Maxim site stond.
|
| Onderdeel |
Waarde |
Bouwvorm |
| R1, R2 |
22kΩ |
0805 |
| R3 |
4.7kΩ |
0805 |
| R4 |
270Ω |
0805 |
| R5, R6 |
1kΩ |
0805 |
| P1 |
10kΩ |
4mm SMD |
| P2 |
100kΩ |
4mm SMD |
| C1 |
10µF |
maat B |
| C2 |
470nF |
1206 |
| C3 |
2.2nF |
0805 |
| C4 |
1nF |
0805 |
| C5 |
10nF |
0805 |
| C6 |
1µF |
maat B |
| L1 |
390nH |
- |
| IC1 |
MAX2606 |
SOT23-6 |
| BAT1 |
3V |
CR2032 houder |
|
Aan het begin worden beide kanalen samengenomen door R1 en R2, waarna het volume geregeld kan worden met P1.
De MAX2606 is een VCO (Voltage Controlled Oscillator) welke doormiddel van de spoel standaard staat te oscilleren op 100MHz.
Met P2 kan dit gevarieerd worden van 88 tot 108MHz.
In het schema staat alleen de signaal aansluiting van de audio getekent, maar de afscherming dient natuurlijk aan de ground aangesloten te worden.
Voor de antenne kan een stukje draad gebruikt worden van ongeveer 75cm. Korter is ook mogelijk, maar het bereik gaat hiermee omlaag. |
Een aantal opmerkingen bij de printlayout:
De tekst die op print staat moet leesbaar zijn, de layout hoeft dus niet meer gespiegeld te worden. De dikke stippellijn om de print heen is een hulpmiddel voor het op maat maken, deze dient eraf gezaagt te worden om de print op z'n uiteindelijke grootte te krijgen.
De pads voor de potmeters zijn met opzet vrij ruim getekend, op deze manier passen zowel 3mm als 4mm SMD potmeters er op.
De jumper die het midden van de spoel verbindt met pin 1 van de MAX2606 staat niet opgenomen in de onderdelenlijst, een simpel draadje voldoet.
C1 en C6 zijn beide tantaalelco's in maat B, hiervoor kan eventueel ook maat A genomen worden, 1210 en zelfs 1206, al naar gelang de beschikbaarheid. |
|
