| Deze schakeling is oorspronkelijk gemaakt om de analoge benzinemeter van een brommer te vervangen,
maar eigenlijk kunnen alle sensoren die met weerstand werken hierop aangesloten worden. |

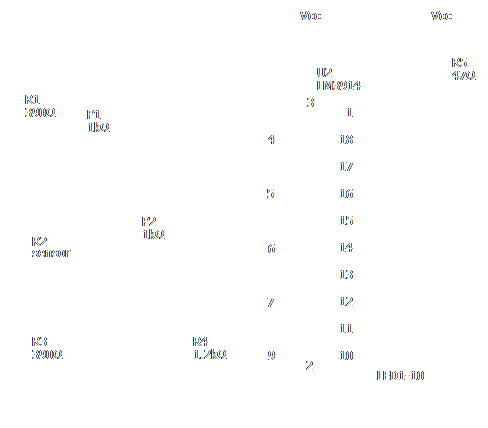

Het schema is opgebouwd rond een LM3914, een lineaire LED bar driver.
Naarmate er een hogere spanning op signaal pin 5 komt gaan er meer leds branden.
De boven en ondergrens waartussen deze spanning kan varieren wordt ingesteld met P1 & P2.
|
| R1, R3 |
390Ω |
| R2 |
sensor |
| R4 |
1.2kΩ |
| R5 |
47Ω 0.5W |
| P1, P2 |
1kΩ |
| D1-D10 |
LED |
| U1 |
LM3915 |
|
Vanwege de referentiepotmeters is het handig om de schakeling met een gestabiseerde spanning van ongeveer 9V te voeden.
Dit kan bijvoorbeeld met een normale 7809 regelaar.
Voor P1 en P2 kunnen het beste trimmers gebruikt worden omdat deze wat preciezer afgeregeld kunnen worden dan normale potmeters.
Om de potmeters af te regelen moet eerst de spanning op pin 5 van de LM3914 gemeten worden als de sensor z'n laagste en hoogste weerstand heeft.
Hier komt dan een hoge en een lage spanning uit, bijvoorbeeld 4V en 6V.
Op pin 4 moet dan 6V komen te staan en op pin 6 4V. |

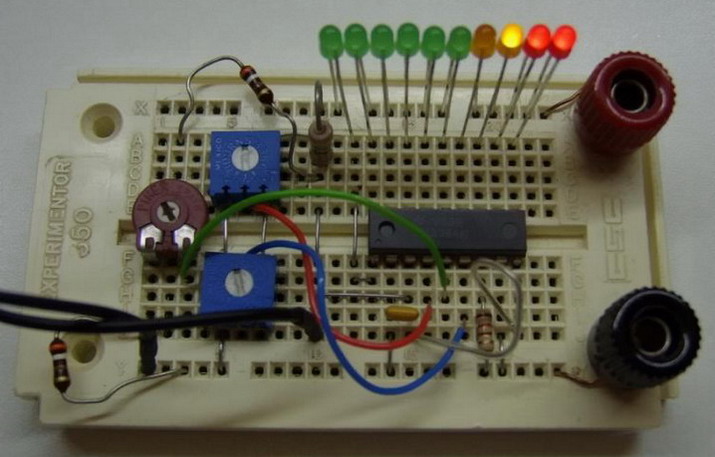

Hieronder een foto van de werkende schakeling, opgebouwd op een breadbord. Als sensor is de rode potmeter links gebruikt.
|
|
